產(chǎn)品分類
聯(lián)系我們
安平縣振超金屬絲網(wǎng)制品廠
電 話：0318-8098104
傳 真：0318-7716645
手 機：13021477773
| 不銹鋼的焊接技術(shù)要領(lǐng) | |
| 點擊次數(shù)： | |
|

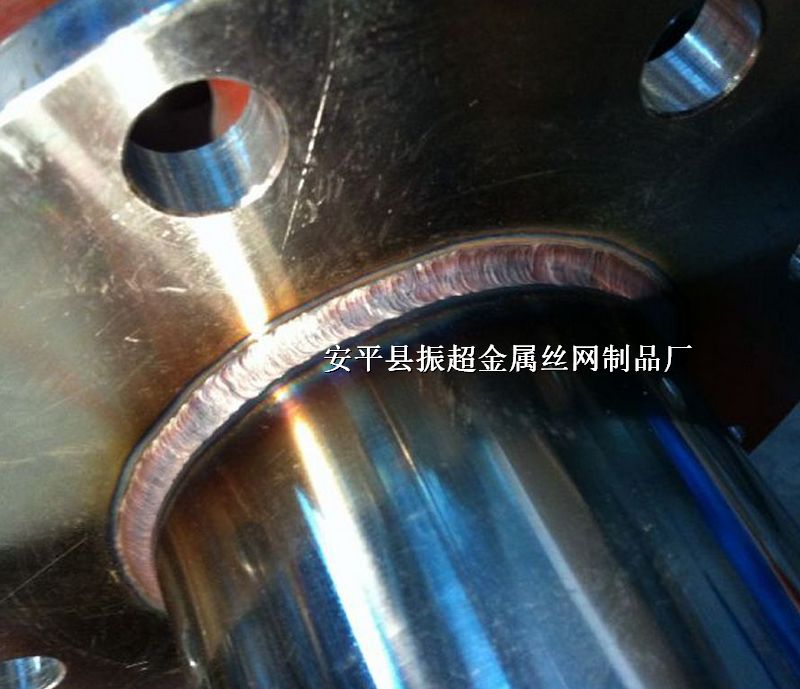

一. 不銹鋼焊接方法、不銹鋼焊接技術(shù)及注意事項 不銹鋼管的標準規(guī)格有200多種,大小均有,小管較貴,尤其是毛細管.毛細管最差得由304材質(zhì)生產(chǎn),不然管子容易爆裂.還可以為客戶定做非標規(guī)格的管材.無縫管主要用于工業(yè)上,表面為霧面,不光亮.有縫管的表面是光亮面,管內(nèi)有一條很細的焊接線,俗稱焊接管,主要用于裝飾材料.另有工業(yè)流體管,其抗壓力視壁厚決定.310與310S為耐高溫管.1080度以下能正常使用,最高耐溫達到1150度. 二.不銹鋼焊管生產(chǎn)工藝 原料--分條--焊接制管--修端--拋光--檢驗(噴印)--包裝--出貨(入倉)(裝飾焊管) 原料--分條--焊接制管--熱處理--矯正--矯直--修端--酸洗--水壓測試--檢驗(噴印)-包裝--出貨(入倉)(焊管工業(yè)配管用管) 三.不銹鋼最常用的焊接方法 主要是手工焊(MMA),其次是金屬極氣體保護焊(MIG/MAG)和鎢極惰性氣體保護焊(TIG)。 1.焊前準備 4mm一下的厚度不用開破口,直接焊接,單面一次焊透。4到6 mm厚度對接焊縫可采用不開破口接頭雙面焊。6 mm以上,一般開V或U,X形坡口。其次:對焊件,填充焊絲進行除油和去氧化皮。以保證焊接質(zhì)量。 2焊接參數(shù) 包括焊接電流,鎢極直徑,弧長,電弧電壓,焊接速度,保護氣流,噴嘴直徑等。 (1)焊接電流是決定焊縫成形的關(guān)鍵因素。通常根據(jù)焊件材料,厚度,及坡口形狀來決定的。(2)焊極直徑根據(jù)焊接電流大小決定,電流越大,直徑也越大。(3)焊弧和電弧電影,弧長范圍約0.5到3mm,對應(yīng)的電弧電壓為8~10V。(4)焊速:選擇時要考慮到電流大小,焊件材料敏感度,焊接位置及操作方式等因素決定。 ①手工焊(MMA) 手工焊是一種非常普遍的、易于使用的焊接方法。電弧的長度靠人的手進行調(diào)節(jié),它決定于電焊條和工件之間縫隙的大小。同時,當(dāng)作為電弧載體時,電焊條也是焊縫填充材料。這種焊接方法很簡單,可以用來焊接幾乎所有材料。對于室外使用,它有很好的適應(yīng)性,即使在水下使用也沒問題。在電極焊中,電弧長度決定于人的手:當(dāng)你改變電極與工件的縫隙時,你也改變了電弧的長度.在大多數(shù)情況下,焊接采用直流電,電極既作為電弧載體,同時也作為焊縫填充材料。電極由合金或非合金金屬芯絲和焊條藥皮組成,這層藥皮保護焊縫不受空氣的侵害,同時穩(wěn)定電弧,它還引起渣層的形成,保護焊縫使它成型。電焊條既可以是鈦型焊條,也可以是堿性的,這決定于藥皮的厚度和成分。鈦型焊條易于焊接,焊縫扁平美觀,且焊渣易于去除。如果焊條貯存時間長,必須重新烘烤,因為來自空氣的潮氣會很快在焊條中積聚。 不銹鋼藥芯焊絲焊接要點及注意事項 (1)采用平特性焊接電源,直流焊接時采用反極性。使用一般的CO2焊機就可以施焊,但送絲輪的壓力請稍調(diào)松。 (2)保護氣體一般為二氧化碳氣體,氣體流量以20~25L/min較適宜。 (3)焊嘴與工件間的距離以15~25mm為宜。 (4)干伸長度:一般的焊接電流為250A以下時約15mm,250A以上時約20~25mm較為合適。 ②MIG/MAG焊接 這是一種自動氣體保護電弧焊接方法。在這種方法中,電弧在保護氣體屏蔽下在電流載體金屬絲和工件之間穩(wěn)定發(fā)熱,機器送入的金屬絲作為焊條,在自身電弧下融化。由于MIG/MAG焊接法的通用性和特殊性的優(yōu)點,至今她仍然是世界上最為廣泛的焊接方法,適用于鋼、非合金鋼、低合金鋼和高合金為基的材料。這使得它成為理想的生產(chǎn)和修復(fù)的焊接方法。當(dāng)焊接鋼時,MAG可以滿足只有0.6mm厚的薄規(guī)格鋼板的要求。這里使用的保護氣體是活性氣體,如二氧化碳或混合氣體。 不銹鋼MIG焊要點及注意事項 (1)采用平特性焊接電源,直流時采用反極性(焊絲接正極)。 (2)一般采用純氬氣(純度為99.99%)或Ar+2%O2,流量以20~25L/min為宜。 (3)電弧長度:不銹鋼的MIG焊接,一般都在噴射過渡的條件下來施焊,電壓要調(diào)整到弧長在4~6mm的程度。 (4)防風(fēng):MIG焊接容易受到風(fēng)的影響,有時微風(fēng)而產(chǎn)生氣孔,所以風(fēng)速在0.5mc以上的地方,都應(yīng)當(dāng)采取防風(fēng)措施。 (5)防潮:室外焊接時,必須保護工件不受潮,以保持氣體的保護效果。 ③TIG焊接 電弧在難熔的鎢電焊絲和工件之間產(chǎn)生,一般使用的保護氣體是純氬氣,送入的焊絲不帶電,既可以手送,也可以機械送,還有一些特定用途則不需要送入焊絲。被焊接的材料決定了是采用直流電還是交流電:采用直流電時,鎢電焊絲設(shè)定為負極,因為它有很深的焊透能力,對于不同種類的鋼是很合適的,但對焊縫熔池沒有任何“清潔作用”。 TIG焊接法的主要優(yōu)點是可以焊接大材料范圍廣,包括厚度在0.6mm及其以上的工件,材質(zhì)包括合金鋼、鋁、鎂、銅及其合金、灰口鑄鐵、普通干、各種青銅、鎳、銀、鈦和鉛。主要的應(yīng)用領(lǐng)域是焊接薄的和中等厚度的工件,在較厚的截面上作為焊根焊道使用。 不銹鋼TIG焊要點及注意事項 (1)采用垂直外特性的電源,直流時采用正極性(焊絲接負極)。 (2)一般適合于6mm以下薄板的焊接,具有焊縫成型美觀,焊接變形量小的特點。 (3)保護氣體為氬氣,純度為99.99%。當(dāng)焊接電流為50~150A時,氬氣流量為8~10L/min,當(dāng)電流為150~250A時,氬氣流量為12~15L/min。 (4)鎢極從氣體噴嘴突出的長度,以4~5mm為佳,在角焊等遮蔽性差的地方是2~3mm,在開槽深的地方是5~6mm,噴嘴至工作的距離一般不超過15mm。 (5)為防止焊接氣孔之出現(xiàn),焊接部位如有鐵銹、油污等務(wù)必清理干凈。 (6)焊接電弧長度,焊接普通鋼時,以2~4mm為佳,而焊接不銹鋼時,以1~3mm為佳,過長則保護效果不好。 (7)對接打底時,為防止底層焊道的背面被氧化,背面也需要實施氣體保護。 (8)為使氬氣很好地保護焊接熔池,和便于施焊操作,鎢極中心線與焊接處工件一般應(yīng)保80~85°角,填充焊絲與工件表面夾角應(yīng)盡可能地小,一般為10°左右。 (9)防風(fēng)與換氣。有風(fēng)的地方,務(wù)請采取擋網(wǎng)的措施,而在室內(nèi)則應(yīng)采取適當(dāng)?shù)膿Q氣措施。 不銹鋼焊接工藝要求 焊前準備:4mm一下的厚度不用開破口,直接焊接,單面一次焊透。4到6 mm厚度對接焊縫可采用不開破口接頭雙面焊。6 mm以上,一般開V或U,X形坡口。 其次:對焊件,填充焊絲進行除油和去氧化皮。以保證焊接質(zhì)量。 焊接參數(shù):包括焊接電流,鎢極直徑,弧長,電弧電壓,焊接速度,保護氣流,噴嘴直徑等。 1,焊接電流是決定焊縫成形的關(guān)鍵因素。通常根據(jù)焊件材料,厚度,及坡口形狀來決定的。 2,焊極直徑根據(jù)焊接電流大小決定,電流越大,直徑也越大。 3,焊弧和電弧電影,弧長范圍約0.5到3mm,對應(yīng)的電弧電壓為8~10V。 4,焊速:選擇時要考慮到電流大小,焊件材料敏感度,焊接位置及操作方式等因素決定。 振超網(wǎng)業(yè)http://m.y-ll.cn |
|
| 下一篇：8月29日不銹鋼市場價格情況 | |
| 上一篇：不銹鋼知識面面觀 | |
